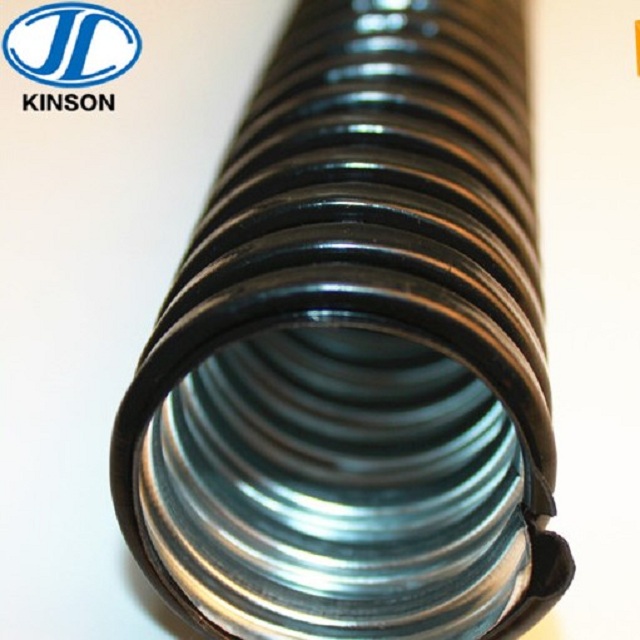

包塑软管 穿线管 包塑金属软管

包塑金属软管用作电线、电缆、自动化仪表信号的电线电缆保护管,规格从6mm到150mm。小口径不锈钢软管(内径3mm-25mm)主要用于精密光学尺之传感线路保护、工业传感器线路保护,具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性。
状态:
数量:
  • JSF-JSH

  • 京生

  • A01

1.产品简述

包塑金属软管是在不锈钢软管和镀锌金属软管的管壁上,沿着管壁芯的凹凸面包覆一层电缆用聚氯乙烯材

料而制成。由于包塑金属软管重量轻、柔性优良、与附件的连接强度,电器性能及耐油、防溅水等优点,被广泛应用于电力、化工、冶金、轻工、机械等行业,包塑软管规格从6mm到150mm,颜色为黑色或者灰色,特殊规格、颜色可以定做。


2. 产品特性

产品材质: (内层)采用不锈钢软管或镀锌软管及特殊绝缘处理;(外层)采用PVC原料(抗紫外线、防老化)
产品颜色: 黑色、灰色 其它颜色可选
工作温度: -40℃~+160℃
产品特性: 1、包塑软管有极佳之防水、绝缘性,抗拉性。
2、包塑软管表面采用PVC材料,且PVC塑料中添加了防火阻燃剂。
3、包塑软管结构为单扣和双扣型,增加抗拉强度、不容易折断或变形。
4、包塑软管弯曲性能好,内部平滑构造,在穿引电线电缆时容易通过。
5、包塑软管防水、防油、防腐蚀,密封性好。产品美观,结构紧密,广泛应用于精密仪器仪表配线,电力,电线,塑料,橡胶等行业的电线及电器保护。
 3.应用领域
铁路,机车,交通系统工程,空调,各种机械,自动化控制设备,发电厂,化工,输配电系统,通信系统,船舶,大厦,厂房内及屋外露出部分之配线保护。
4.产品用途
保护电线电缆以及达到绝缘、防水、并可增进线缆弯曲美观。

   5. 产品型号



ItemNo.    Metric G system Outer diameter and toterance(mm) Natural curve(mm) Max.axial pull(N) packaging unit(Meter)
JSH-6 Φ6 3/16" 9.00±0.25 40 335 200
JSH-8 Φ8 1/4" 11.8±0.30 45 470 100
JSH-10 Φ10 5/16" 13.3±0.30 55 590 100
JSH-12 Φ12   --- 14.9±0.30 60 710 100
JSH-13 Φ13 3/8" 15.9±0.30 65 765 100
JSH-15 Φ15   --- 18.1±0.35 80 885 100
JSH-16 Φ16 1/2" 19.1±0.35 85 940 100
JSH-19 Φ19   --- 22.9±0.35 95 1120 50
JSH-20 Φ20 3/4" 23.9±0.35 100 1180 50
JSH-25 Φ25 1" 29.5±0.40 120 1450 50
JSH-32 Φ32 1-1/4" 38.7±0.45 150 1885 25
JSH-38 Φ38 1-1/2" 45.2±0.45 180 2240 25
JSH-51 Φ51 2" 57.5±0.50 220 3000 20
JSH-64 Φ64 2-1/2" 73.5±1.50 310 3770 10
JSH-75 Φ75 3" 84.5±2.00 350 4400 10
JSH-100 Φ100 4" 109.0±3.0 410 4700 10
JSH-125 Φ125 5" 135.0±4.0 480 5100 10
JSH-150 Φ150 6" 165±5.0 550 5600 10


生产流程图-1
