不锈钢自固式管接头 不锈钢卡簧式管接头 自固式管接头

JSF-DGJ不锈钢自固式管接头,能将无螺纹的钢管或无螺纹的设备出线口与软管连接,省却套丝工序;
JSF-DGJ卡簧自固接头采用SUS304不锈钢材料压铸而成,表面抛光;结构紧密,强度高。钢管与金属软管连接可靠,外表美观;
JSF-DGJ金属接头为自固式,用来将金属软管连接于无螺纹的钢管或无螺纹的设备出线口之上;
JSF-DGJ适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型;
JSF-DGJ适配钢管:薄钢电线管、黑、白铁管(水、煤气管);
选用JSF-DGJ自固式金属软管接头时请注意连接钢管软管的规格、尺寸。
状态:
数量:
  • BXG-DGJ

  • 京生

  • A019

产品特性

不锈钢自固式卡簧接头用于接无螺纹钢管与包塑软管连接。

利用卡簧锁紧钢管。




产品描述

产品材质: A.C.F部位采用优质加厚型不锈钢制成、B.E部分采用丁腈橡胶制成、D为铁皮制成。

产品颜色: 金属色(银白色)

防护等级: IP65

c7044d9a-1ded-4246-8b34-d0bce0abe28d



产品型号



配套金属软管 (公制) 螺牙厚钢管(水、煤、气管) 外径×壁后 (mm) 薄钢管 (电线管) 外径×壁后  (mm)
ø10 #10
#12 12.76 ×1.60
ø12(13) #12 17.00× 2.25 #15 15.87 ×1.60
ø15(16) #15 21.25 × 2.75 #20 19.05 ×1.80
ø20(19) #20 26.75× 2.75 #25 25.40 ×1.80
ø25 #25 33.50× 3.25 #32 31.75×1.80
ø32 #32 42.25 ×3.25 #40 38.10×1.80
ø38(40) #40 48.00 ×3.50 #50 50.80×2.00
ø51(50) #50 60.00× 3.50 #70 63.50×2.50
ø64(70) #70 75.50×3.75 #80 76.20× 3.20
ø75(80) #80 88.50×4.00

ø100 #100 114×4.00

ø125 #125 140×4.50

ø150 #150 165.00 ×4.50






配套金属软管 (英制) 螺牙厚钢管(水、煤、气管) 外径×壁后 (mm) 薄钢管 (电线管) 外径×壁后  (mm)
5/16″ 5/16″
1/2″ 12.76 ×1.60
3/8″ 3/8″ 17.00× 2.25 5/8″ 15.87 ×1.60
1/2″ 1/2″ 21.25 × 2.75 3/4″ 19.05 ×1.80
3/4″ 3/4″ 26.75× 2.75 1″ 25.40 ×1.80
1″ 1″ 33.50× 3.25 1-1/4″ 31.75×1.80
1-1/4″ 1-1/4″ 42.25 ×3.25 1-1/2″ 38.10×1.80
1-1/2″ 1-1/2″ 48.00 ×3.50 2″ 50.80×2.00
2″ 2″ 60.00× 3.50 2-1/2″ 63.50×2.50
2-1/2″ 2-1/2″ 75.50×3.75 3″ 76.20× 3.20
3″ 3″ 88.50×4.00

4″ 4″ 114×4.00

5″ 5″ 140×4.50

6″ 6″ 165.00 ×4.50

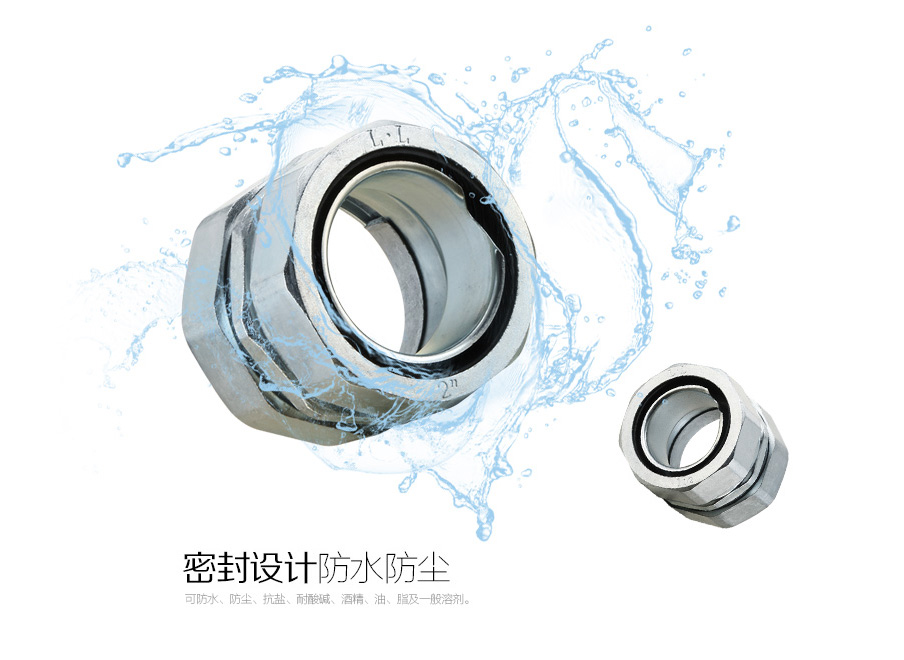

226dac74-2a4f-47d5-b7db-afa1b5be7d57
